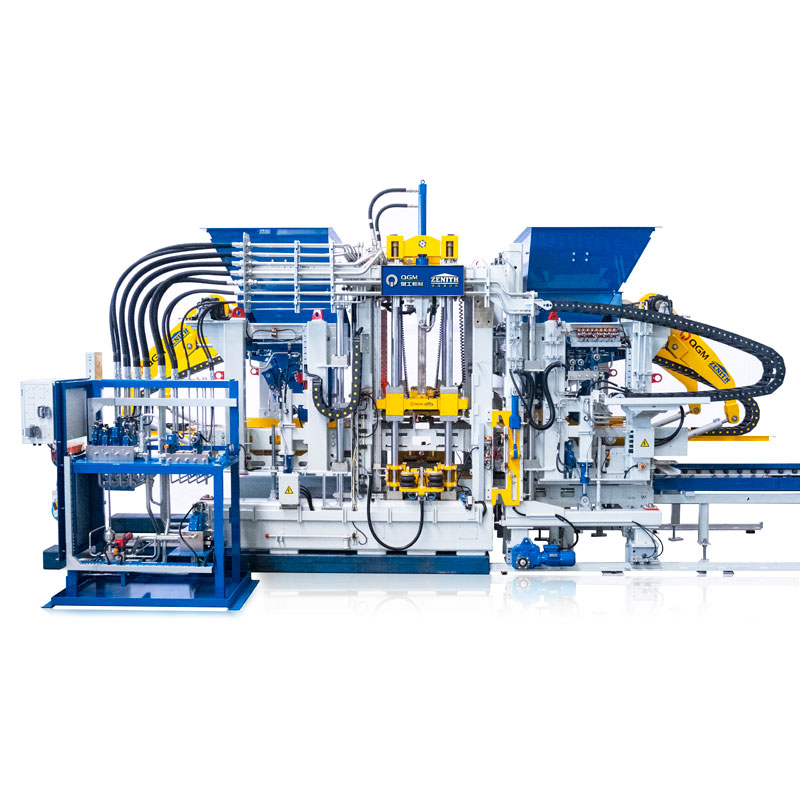

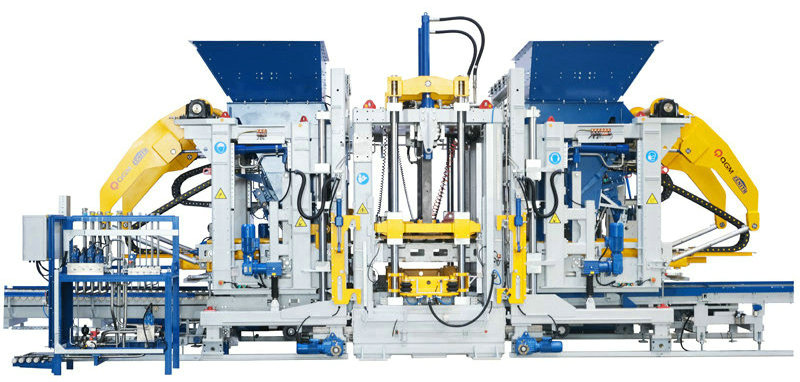

ZN2000C 콘크리트 블록 기계

ZN2000C 콘크리트 블록 기계는 자체 개발한 모델입니다. 높은 수준의 지능화와 자동화가 특징이며, 디지털화, 정보시스템 등 첨단 첨단기술을 최대한 활용하여 신도시와 스폰지 도시 건설에 널리 활용되고 있습니다.

특징:

이중 진동 테이블, 8개의 서보 모터(옵션) 상단 장비

유지관리가 용이한 모듈식 조립 벽돌의 종류가 다양해짐

더 높은 용량, 더 높은 생산성

팔레트 크기 1400x1400/1300mm

성형면적 1320x1350/1250mm

제품 높이 40-500mm

블록 수 중공 벽돌: 18 블록/금형(390x190x190mm)

표준 벽돌: 105 블록/금형(240x115x53mm)

도로 벽돌: 66 블록/금형(200x100x60mm)

장비 크기 10,000

대략. 4,700

대략. 3,400

진동 시스템 진동 테이블의 최대 가진력: 200/kN

프레스 헤드의 최대 가진력: 40/kN

전기적 매개변수 총 전력(기준): 231/kW

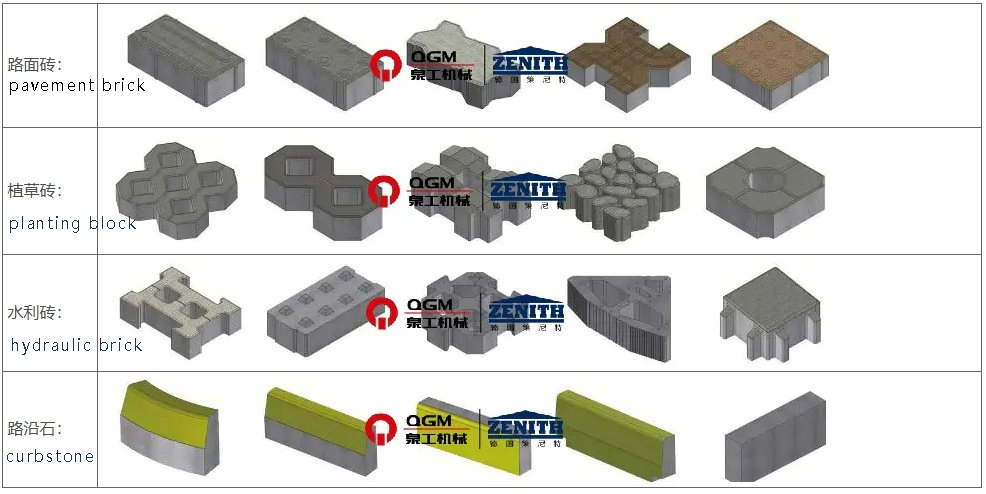

장비에서 생산된 벽돌 샘플의 개략도

기술적 장점

1. 독일 버전의 고품질 프레임 디자인

메인프레임 프레임은 제니트의 특허기술로 설계된 고강도 용접 프레임 구조를 채택하여 맞춤형 특수 형강을 용접하여 합리적인 디자인과 균일하고 아름다운 용접이 이루어졌으며, 프레임 전체에 에이징 진동 처리를 실시하여 프레임의 고품질과 높은 안정성을 보장합니다. 첨단 구조 설계 프로세스를 통해 메인프레임을 확장 가능하게 만들고, 이후 측면 금형 개폐 기능, 코어 추출(보드) 기능, 폴리스티렌 보드 이식 기능 등을 추가할 수 있습니다.

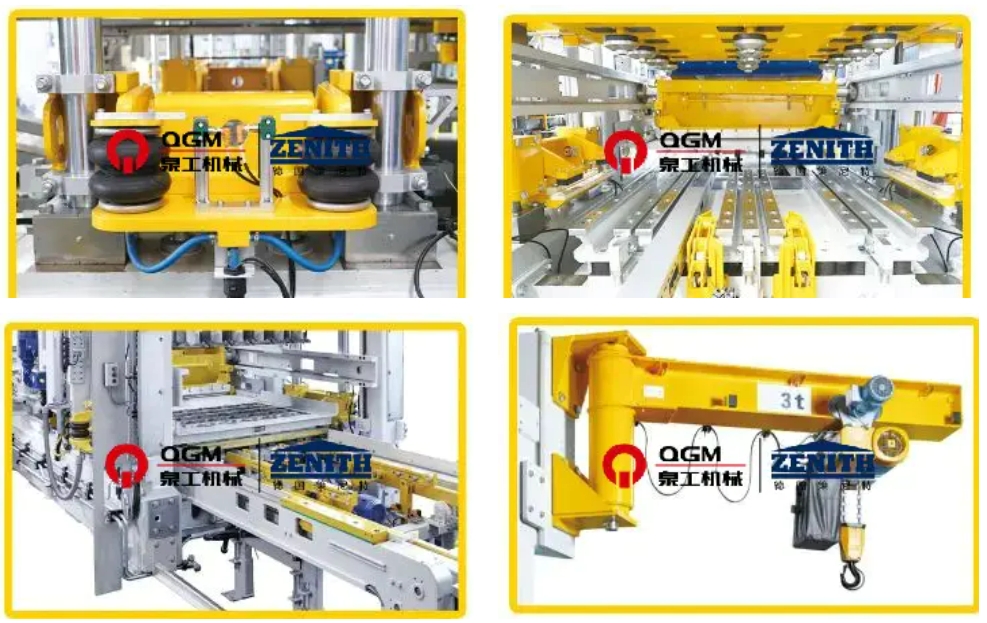

2. 자동 빠른 금형 교환 시스템

금형이 호스트 위치로 이동되면 리프팅 시스템이 신속 금형 교환 장치에서 자동 금형 교환을 실현합니다. 상부 및 하부 금형은 공압식으로 자동 클램핑되므로 안전하고 효율적이며 작동이 간단하고 유지 관리가 편리합니다. 그것은 주로 다음을 포함합니다:

공압식 금형 클램핑 장치: 주로 금형 브래킷과 양쪽의 공압식 클램핑 로드로 구성됩니다. 이는 호스트 기계가 사전 진동 및 주 진동을 수행할 때 금형을 클램핑 및 고정하고 댐핑하는 데 도움을 주어 최고의 진동 효과를 얻고 금형의 수명을 연장합니다.

공압식 압자 잠금 장치: 압자는 에어백이 있는 클램핑 장치로 고정되어 압자를 쉽고 빠르게 교체할 수 있으며 금형 교체 및 설치 시간을 단축하고 하부 금형 프레임과 상부 압자의 정확한 도킹을 보장합니다.

전동 금형 삽입 장치: 금형 장착 장치는 금형을 주 기계에 설치하고 전동 금형 브래킷을 사용하여 기계에서 금형을 공급 및 제거하는 데 사용되며 시중의 대부분의 금형에 적용할 수 있으며 특수 금형에는 특수 금형 브래킷을 사용할 수 있습니다.

금형 교환 장치: 주 기계의 프레임에 설치되어 금형 교환 시 금형을 들어올리고 적재하는 데 사용되며 전기 체인 호이스트 및 전기 보행 장치가 장착되어 있습니다.

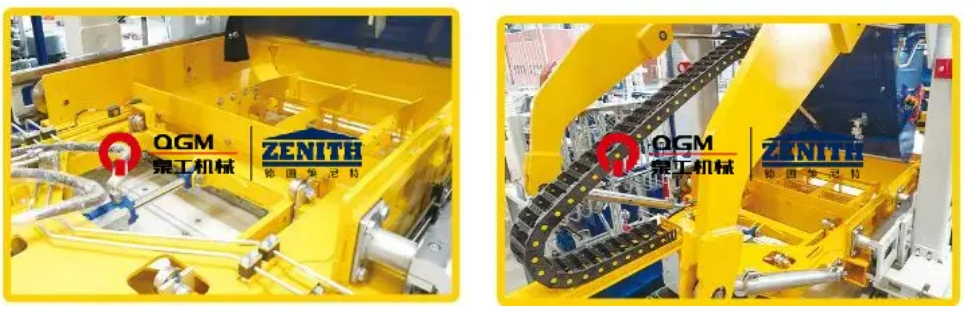

3. 제작 시스템

4. "초동적" 서보 진동 시스템:

"초동적" 서보 진동 기술은 벽돌 기계용으로 특별히 설계된 일종의 고효율 자체 적응형 진동 시스템입니다. 서보 모터는 가장 짧은 반응 시간에 가장 빠른 응답을 만들어 최고의 진동 성능을 구현하고 시멘트 사용량을 줄이고 생산 주기를 단축하여 초밀도 콘크리트 제품을 생산할 수 있습니다. 진동 시스템은 다양한 콘크리트 제품의 요구에 유연하게 적응할 수 있습니다. 서보 모터는 가장 짧은 반응 시간에 가장 빠른 응답을 만들어 최고의 진동 성능을 실현할 수 있으며, 이를 통해 시멘트 양을 줄이고 생산 주기를 단축하며 초소형 콘크리트 제품을 생산할 수 있습니다. 진동 시스템은 다양한 콘크리트 제품의 생산 요구에 맞게 유연하게 조정할 수 있습니다.

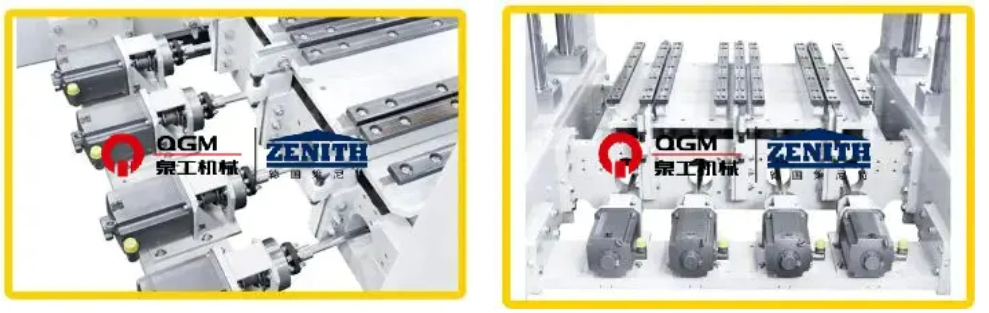

8개의 서보 드라이브에 의해 개별적으로 설정된 기계적 균형을 갖춘 8개의 진동 장치;

모터 지지대의 외부 진동 차단 빔에 개별적으로 장착된 8개의 서보 모터;

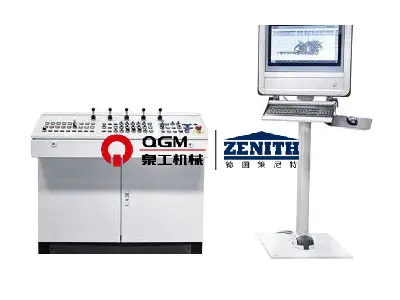

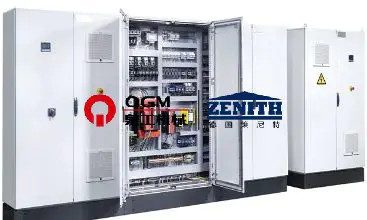

5. 정확한 서보 제어 시스템

신호 피드백을 통해 진동의 위상과 속도를 제어하고 동기화된 모션 제어, 고속 대기를 단시간에 완료하여 진동 및 진동 제거를 완료하여 성형 주기를 단축하고 제동 효과를 향상시킵니다. 위치 및 속도 이중 폐쇄 루프를 통해 수직 방향으로만 작용하는 가진력을 제어하고 유효 가진력을 최대화하는 동시에 기계에 대한 수평 가진력 손상을 방지하고 장비의 수명을 연장하며 다양한 제품 요구 사항에 대해 다양한 설정을 만들고 고품질 제품을 생산할 수 있습니다.

프레스 헤드, 몰드 프레임, 집계 차량 및 직물 차량은 스풀 피드백이 있는 비례 방향 밸브로 제어되며 응답 시간이 빠릅니다. 변위 센서/엔코더-PLC 비례 방향 밸브-실린더의 폐쇄 루프 제어 모드가 채택되어 제어가 더욱 정확해지고 실린더의 동작이 더욱 빠르고 안정적이게 됩니다. 유압 스테이션은 가변 피스톤 펌프를 채택하여 유압 시스템이 설정 압력에 도달하면 압력 오일을 출력하지 않고 펌프를 내려 에너지 소비를 줄입니다. 유압 스테이션은 어큐뮬레이터 보조 오일 공급을 채택하여 에너지 소비를 줄입니다. 유압 스테이션은 어큐뮬레이터 보조 오일 공급을 채택하여 에너지 소비를 줄이고 에너지 소비를 줄입니다. 유압 스테이션은 동시에 여러 작업에 사용할 수 있는 어큐뮬레이터 보조 오일 공급을 채택하고 유압 시스템의 압력은 안정적입니다. 유압 시스템에는 쉽게 볼 수 있도록 조작 패널에 표시할 수 있는 압력 센서가 있습니다. 유압 시스템에는 오일 온도를 효과적으로 제어할 수 있는 온도 센서, 냉각기 및 히터가 있어 유압 오일의 성능이 좋습니다.

6. 유압 시스템
