ZENITH 940SC 팔레트 프리 블록 머신
  • ZENITH 940SC 팔레트 프리 블록 머신ZENITH 940SC 팔레트 프리 블록 머신

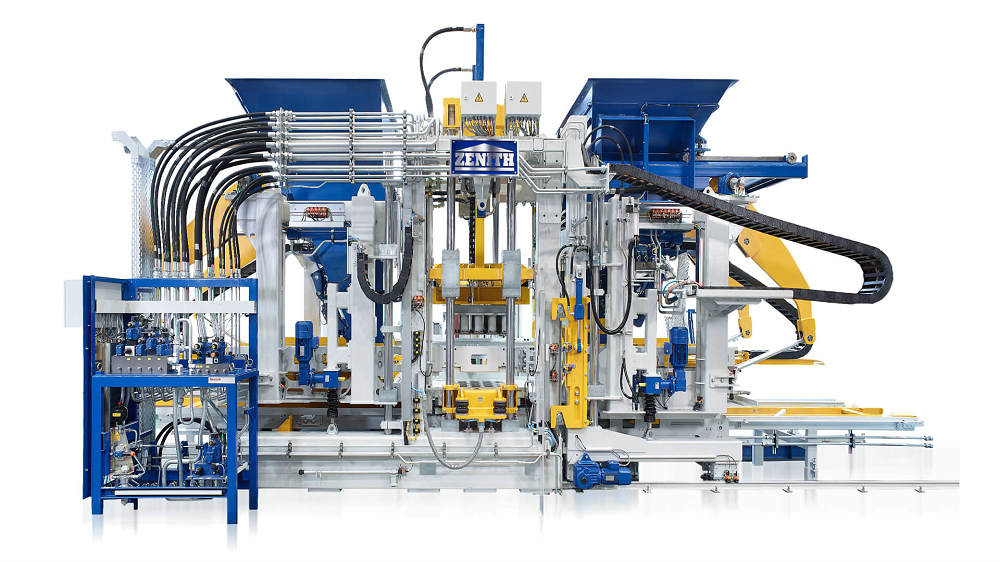

ZENITH 940SC 팔레트 프리 블록 머신

전자동 이동식 다층 생산 장비 - ZENITH 940SC Pallet-Free Block Machine은 세계에서 가장 진보된 장비 중 하나입니다. 이 장비는 다양한 기능을 통합하고 시중에서 사용되는 거의 모든 중공 벽돌, 포장 벽돌, 연석 및 투과성 벽돌 및 기타 콘크리트 제품을 대량 생산할 수 있습니다. 높은 생산 능력, 고효율 및 낮은 고장률을 결합하여 가장 경쟁력 있는 스타 제품입니다.

940SC 다목적 콘크리트 제품 ​​성형기(팔레트 없음)

독일의 "장인정신"의 모델


다재다능하고 효율적인 생산 장비

전자동 이동식 다층 생산 장비 - ZENITH 940SC Pallet-Free Block Machine은 세계에서 가장 진보된 장비 중 하나입니다. 이 장비는 다양한 기능을 통합하고 시중에서 사용되는 거의 모든 중공 벽돌, 포장 벽돌, 연석 및 투과성 벽돌 및 기타 콘크리트 제품을 대량 생산할 수 있습니다. 높은 생산 능력, 고효율 및 낮은 고장률을 결합하여 가장 경쟁력 있는 스타 제품입니다.
이 모델의 장비는 국제적으로 앞선 기술을 보유하고 있으며 단일 팔레트 장비로는 생산할 수 없는 다양한 비표준 특수 제품을 생산할 수 있습니다. 고품질의 콘크리트 케이블 홈통, 검사용 우물, 조립식 부품 및 기타 특수 제품을 가장 경제적인 방법으로 대량 생산할 수 있습니다. 제품 사양은 길이 1.24m, 높이 1m에 이른다.
이 장비는 원료에 대한 적응성이 좋으며 고형 폐기물, 비산회 및 기타 산업 폐기물 잔류물을 원료로 대규모로 사용하는 요구 사항을 충족할 수 있습니다. 장비의 다층 생산 기능은 큰 장점을 가지고 있습니다. 젖은 벽돌 더미는 직접 유지 관리한 다음 포장할 수 있으므로 많은 중간 운송 프로세스가 필요하지 않습니다.


기술적인 이점

Zenith 940sc Pallet Free Block Machine

지능형 대화형 시스템

Zenith 940sc Pallet Free Block Machine

모바일 제작

Zenith 940sc Pallet Free Block Machine

유압 드라이브

Zenith 940sc Pallet Free Block Machine

다기능 생산 청소

지능형 작동:
ZENITH 940SC Pallet-Free Block Machine은 Siemens 터치 스크린과 데이터 입출력 장치를 갖춘 국제적으로 진보된 지능형 대화형 시스템을 채택합니다. 시스템에는 제품 배합 관리 및 운영 데이터 수집 기능이 있으며 다국어를 사용할 수 있습니다. 시각적인 작동 인터페이스는 친숙하며 제어 시스템에는 안전 논리 제어 및 오류 진단 시스템이 포함됩니다.

유압 구동 시스템:
유압 동력은 결합된 피스톤 펌프 두 세트로 구성됩니다. 유압 작용의 속도와 압력은 비례 밸브를 통해 동시에 또는 독립적으로 정밀하게 제어될 수 있습니다. 모든 매개변수는 터치스크린에서 설정할 수 있습니다. 진동 테이블의 움직임, 금형 프레임과 압력 헤드의 리프팅, 직물 프레임의 움직임 등 기계의 주요 동작은 모두 Zenith가 독자적으로 개발한 유압 시스템에 의해 구동됩니다.

모바일 제작:
ZENITH 940SC Pallet-Free Block Machine은 고경도 가이드 레일 휠을 장착하여 이동식 생산을 실현합니다. 유압 모터 드라이브는 안정적이고 신뢰할 수 있으며 앞바퀴에는 정확한 위치 지정을 위한 유압 브레이크 시스템이 장착되어 있습니다. 생산 동작은 터치스크린을 통해 제어하고 설정할 수 있습니다.

동축 동기 모션:

Zenith 940sc Pallet Free Block Machine

기계 정면도


장비의 금형 프레임과 프레스 헤드는 체인과 레버 샤프트를 통해 대형 가이드 포스트와 가이드 샤프트를 따라 동시에 이동하여 금형 프레임과 프레스 헤드가 안전하고 안정적이며 정확하게 움직일 수 있도록 보장합니다. 또한 이동의 정확성을 더욱 향상시키기 위해 선형 인코더를 선택적으로 설치할 수 있습니다.


다기능 공급 시스템: 시스템은 호퍼, 가이드 레일, 공급 상자 및 리프팅 장치로 구성됩니다. 독특한 유압 구동 몰드 스크레이퍼는 제품 표면의 청결을 보장할 수 있으며 공급 상자에는 유압 구동 고속 공급 그리드가 장착되어 공급의 균일성을 보장합니다. 피딩 박스에 고정된 높이 조절형 몰드 브러시는 몰드의 상부 몰드 부분을 청소하는 데 사용됩니다.


제품 매개변수

특징
바닥재 호퍼 1200L
베이스 패브릭 프레임 2000L
패브릭 호퍼 800L
패브릭 천 프레임 2000L
로더의 최대 적재 높이 2800mm
성형 사이즈
최대 성형 길이 1240mm
최대 성형폭(진동테이블 제작) 1000mm
최대 성형 폭(지반 생산) 1240mm
제품 높이
다층 생산
최소 제품 높이(팔레트에서 생산) 50mm
최대 제품 높이 250mm
최대 벽돌 스택 높이(팔레트 + 제품 높이 1개 레이어) 640mm
저수준 생산(팔레트 생산)
최대 제품 높이 600mm
낮은 생산량(현장 생산)
최대 제품 높이 650mm
현장에서 직접 생산
최대 제품 높이 1000mm
최소 제품 높이 250mm
기계 중량
총 기계 중량 15.5T
기계 크기
총 길이(패브릭 장치 제외) 4400mm
전체 길이(패브릭 장치 포함) 6380mm
최대 전체 높이 3700mm
최소 전체 높이(운송 높이) 3240mm
전체 폭(제어판 포함) 2540mm
진동 시스템
진동표의 최대 가진력 80쿠나
상부 진동의 최대 가진력 40쿠나
에너지 소비
최대 진동 모터 수에 따라 48KW


940SC 블록 제작 기계 생산 라인 레이아웃 다이어그램

Zenith 940sc Pallet Free Block Machine


엔지니어링 응용 사례

Zenith 940sc Pallet Free Block Machine

커뮤니티 벽

Zenith 940sc Pallet Free Block Machine

공원 울타리 및 포장 도로

Zenith 940sc Pallet Free Block Machine

사각 울타리


제품 샘플

Zenith 940sc Pallet Free Block Machine

연석

Zenith 940sc Pallet Free Block Machine

컬러 스펀지 도시 투과 벽돌

Zenith 940sc Pallet Free Block Machine

단열벽돌
